RETROARMS CNC Gearbox SR25 8mm QSC

CNC Gearbox SR25 (8mm) – QSC

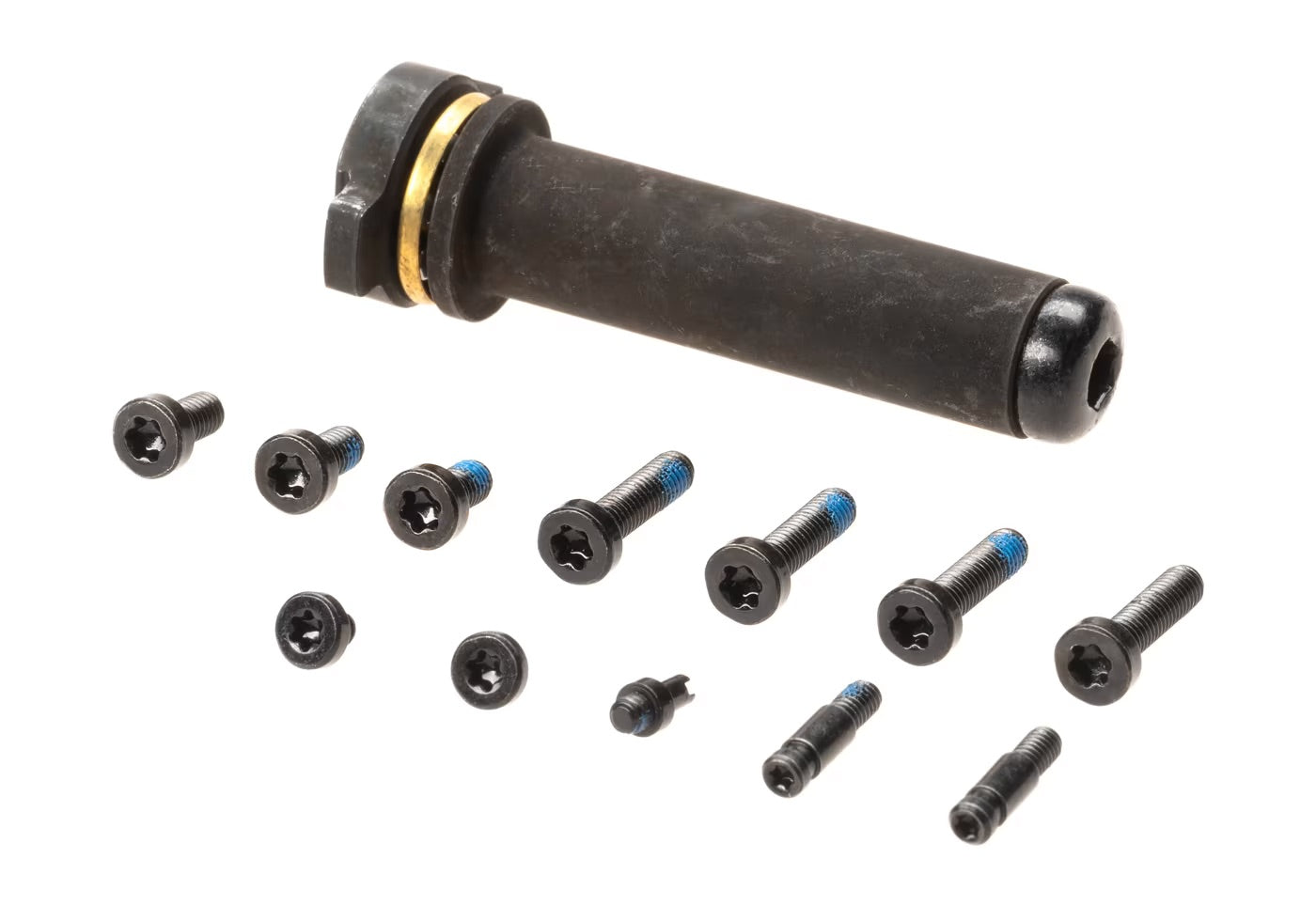

Lieferumfang: Gearbox in gewählter Farbe, alle benötigten Schrauben und QSC Spring Guide.

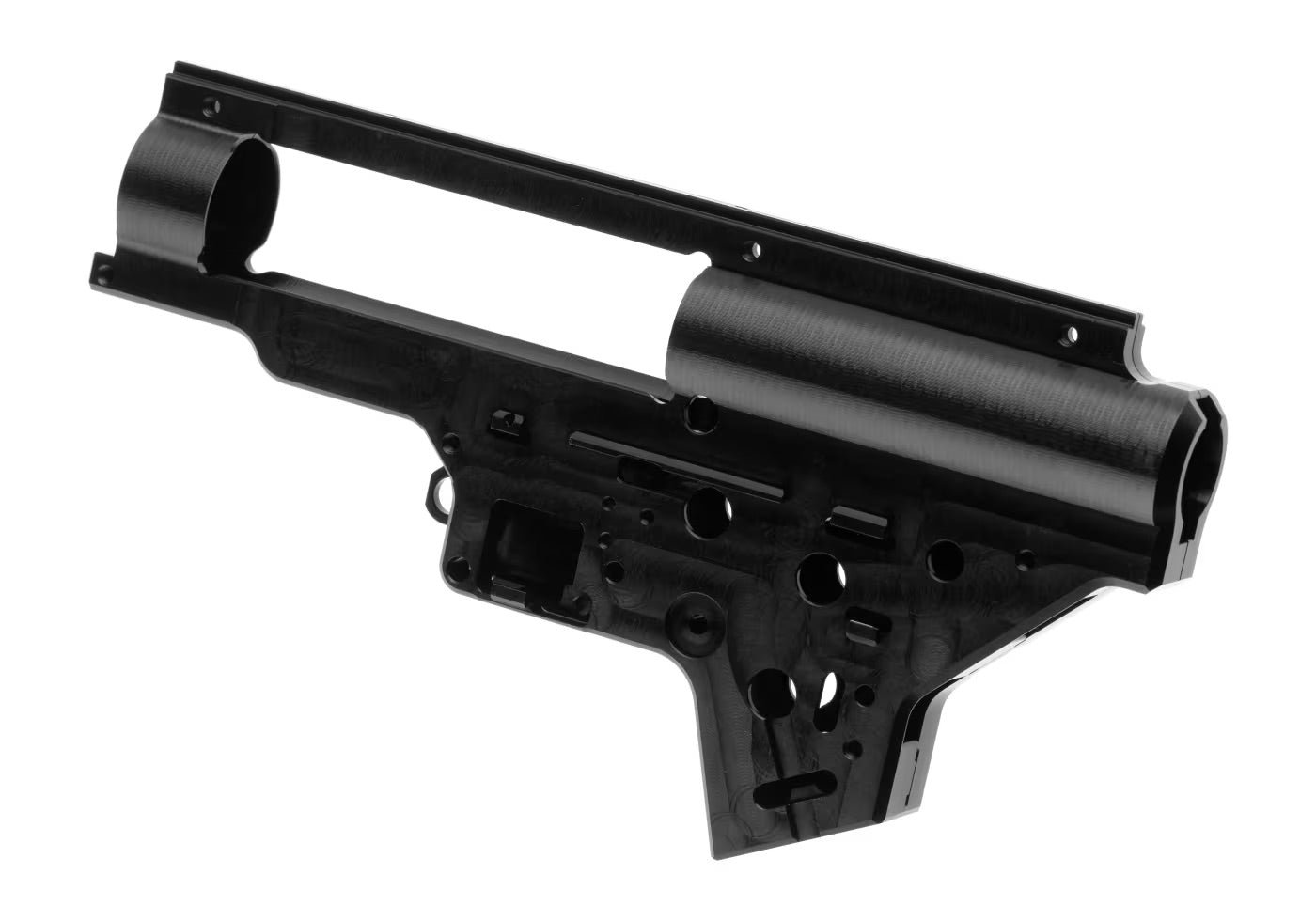

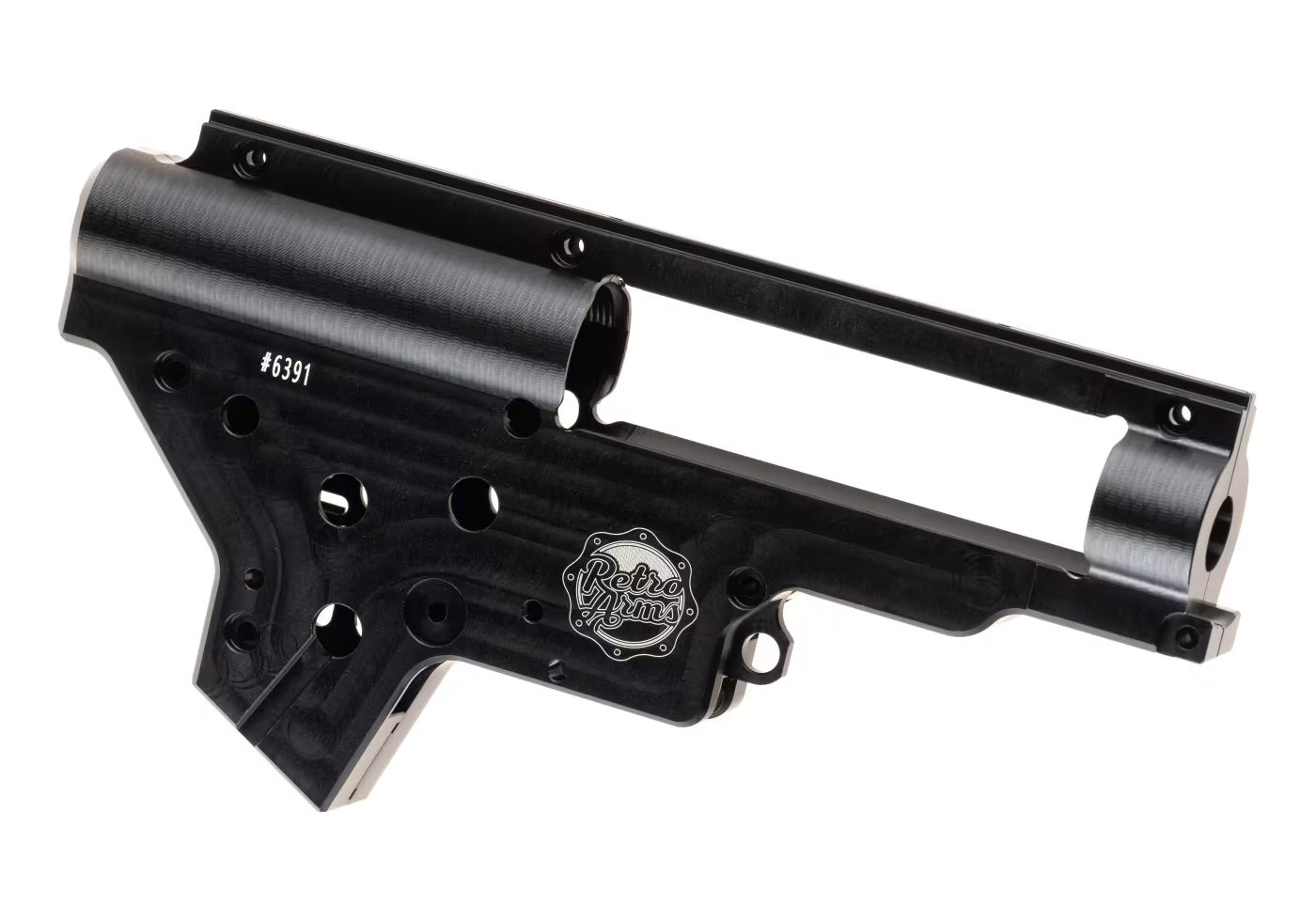

CNC-gefräste Gearbox speziell für SR25 Airsoft-Repliken. Gefertigt aus einem massiven Block Flugzeugaluminium (Dural) EN AW 7075 T651, das eine höhere Festigkeit (590MPa) als herkömmlicher Baustahl (390MPa) aufweist. Das verwendete Material verleiht dieser Gearbox höchste Haltbarkeit und Widerstandsfähigkeit im Vergleich zu herkömmlichen Zink-Aluminium-Gearboxen. Die Fertigung erfolgt auf präzisen CNC-Fräsmaschinen. Die Angabe (8mm) bezieht sich auf den Durchmesser für Buchsen/Lager.

Verbesserungen:

• Federhalter mit Aussparungen, um ein Herausspringen der Federn für Tappet Plate und Trigger Switch zu verhindern.
• Zusätzliche Nut für den Sicherungshebel für einen stabilen Halt bei der Installation.
• Zusätzliche Nut für die Triggerfeder für besseren Sitz.
• AOE (Angle of Engagement) Kontrollbohrung.
• Aufnahmen für Buchsen/Lager mit reduziertem Durchmesser (-0,02mm / 7,98mm) für einen sicheren Sitz ohne Verdrehen bei der Installation. Die Kanten der Aufnahmen sind für eine einfachere Montage abgeschrägt.
• Erweiterte Kabelkanäle um 1mm für Kabel mit bis zu 2,5mm Durchmesser.
• Schutzkante für die Verkabelung gegen den Motor.
• Alle Gewinde sind nun gerollt statt geschnitten, was die Festigkeit erhöht.

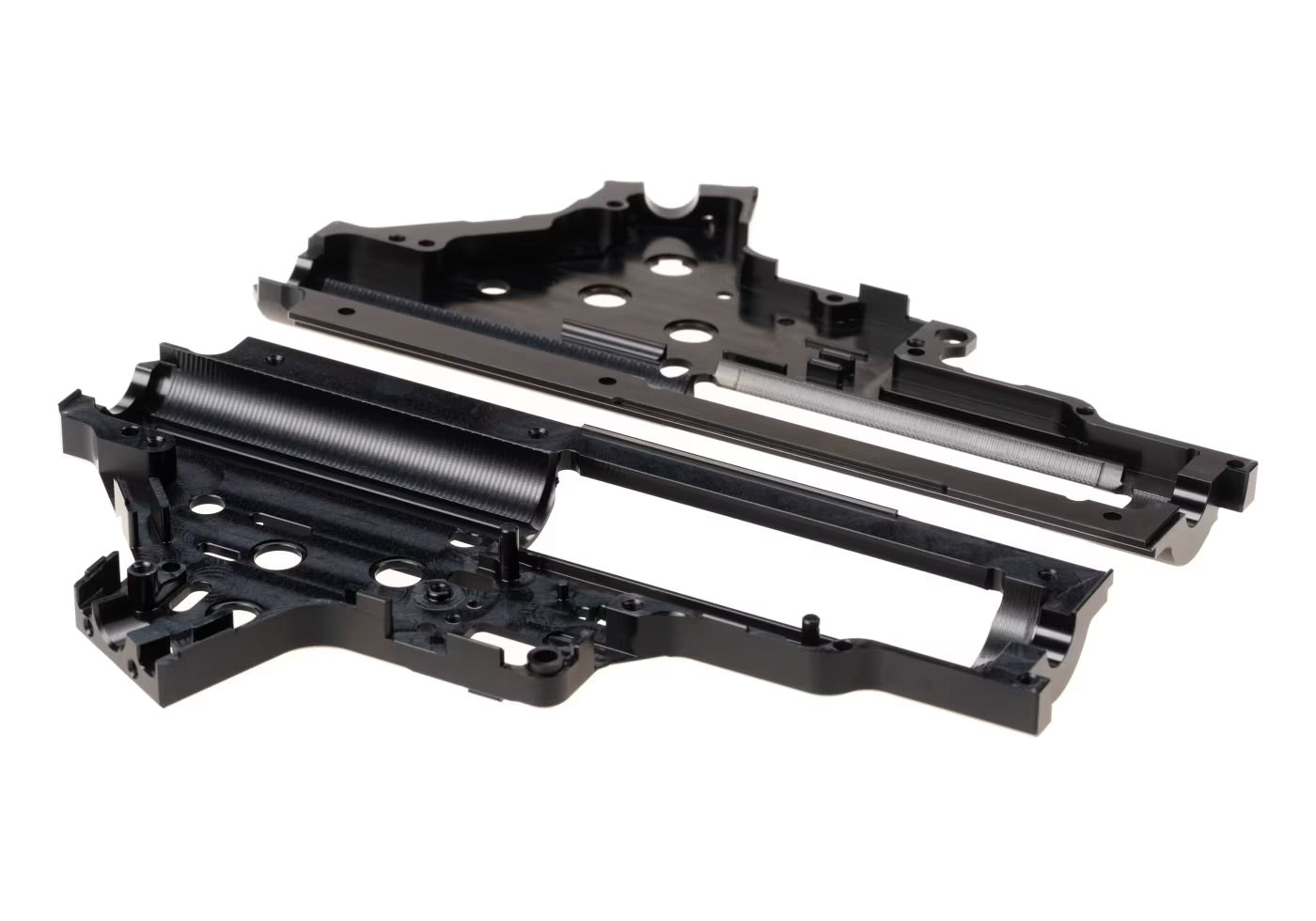

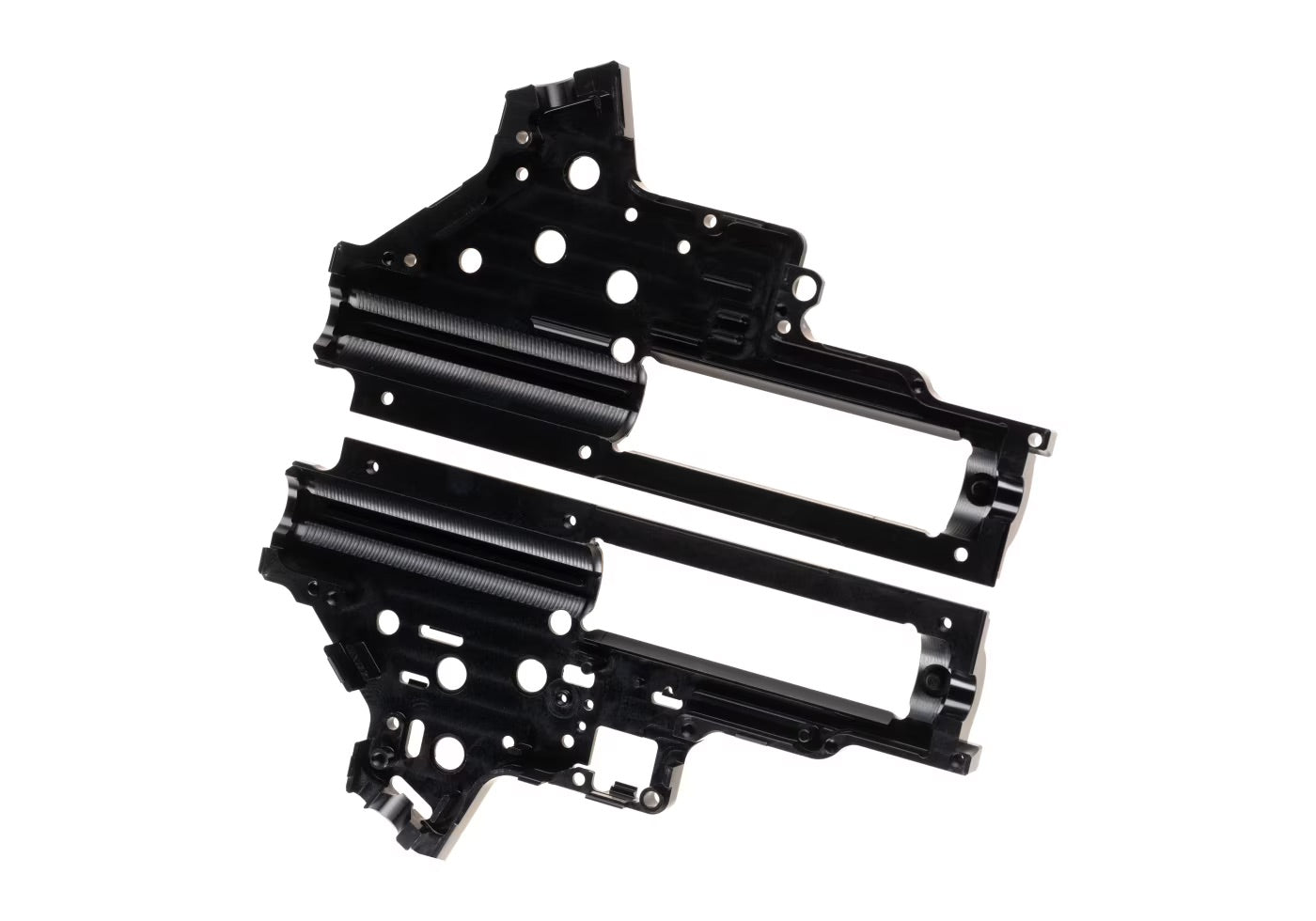

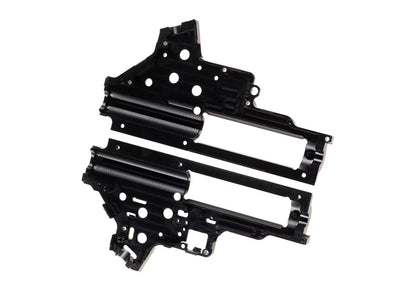

• Beide Gehäusehälften werden durch gefräste Nuten und Kanten zentriert.
• Zusätzliches Loch zum Entriegeln der Anti-Reversal Latch.
• Verstärkung des Materials um den Zylinderkopfbereich für erhöhte Haltbarkeit an der kritischsten Stelle (100% mehr Material im Bereich des großen Radius).
• Zusätzliche Nut für die Anti-Reversal Latch Feder verhindert ein Herausspringen.   Die Außenkanten sind abgeschrägt.
• Kennzeichnung des Buchsen-/Lagerdurchmessers (8mm oder 9mm) an der Außenseite der Gearbox.

Die RetroArms Gearbox verfügt über das Quick Spring Change (QSC) System, das einen schnellen Federwechsel ohne Öffnen der Gearbox ermöglicht. Der Spring Guide kann einfach mit einem Inbusschlüssel entnommen und die Feder gewechselt werden. Die Sicherung des Spring Guides erfolgt in der Regel mit der Stock-Schraube (wie bei SR25 Repliken). Bei Klappschäften oder Modellen ohne Schaft muss der Spring Guide mit der mitgelieferten QSC-Schraube gesichert werden, um ein Verklemmen zu verhindern, da der Spring Guide für den einfachen Ausbau mit dem Inbusschlüssel etwas Spiel hat.

Der Platz für den Trigger Switch ist für die Kompatibilität mit Trigger Switches und Trigger Units gängiger Hersteller wie Gate ausgelegt.

Die CNC Gearbox SR25 ist schutzanodisiert, obwohl die Anodisierung von EN AW 7075 T651 (Dural) aufgrund seiner hohen Festigkeit und Härte problematisch sein kann. Ohne Anodisierung besteht ein hohes Korrosionsrisiko (große, graue, angefressene Stellen).

Die CNC Gearbox ist ausschließlich mit Airsoft-Repliken kompatibel, die dem Tokyo Marui Standard entsprechen, einschließlich der internen Teile. Bei der Installation keine rohe Gewalt anwenden. Schrauben nur mit einem Drehmoment von 1Nm anziehen, da sie sonst überdrehen können. Bei korrekter Passung ist kein übermäßiges Anziehen erforderlich; zur Sicherheit kann Schraubensicherungslack verwendet werden.

Es können alle Federn verwendet werden, jedoch ist zu beachten, dass stärkere Federn die Lebensdauer der Gearbox beeinträchtigen können.

Wichtiger Hinweis: Keinen MAXX Zylinderkopf verwenden!

Die Installation der internen Teile und der Gearbox erfordert professionelle Kenntnisse, Erfahrung und Fähigkeiten. Da es im Airsoft-Bereich keine einheitlichen ISO-Normen gibt und viele Hersteller eigene Größen verwenden, kann es bei der Kombination von Innen- und Außenteilen verschiedener Hersteller zu Kompatibilitätsproblemen kommen, auch wenn die Produkte anscheinend identisch sind. Wir empfehlen die Verwendung von Teilen von Herstellern, deren Produkte mit dem Tokyo Marui Standard kompatibel sind, da hier in der Regel keine Probleme mit unserer CNC Gearbox zu erwarten sind.
